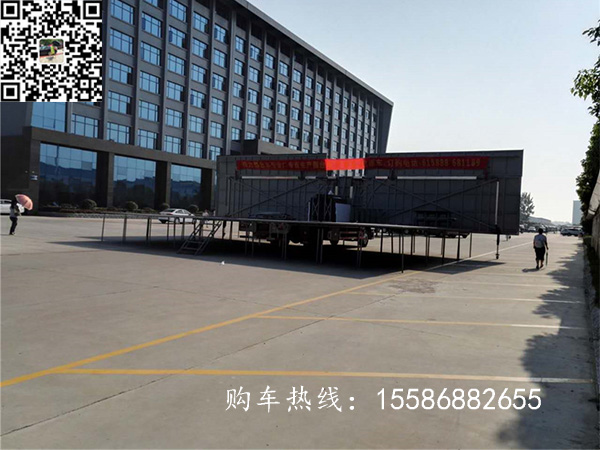

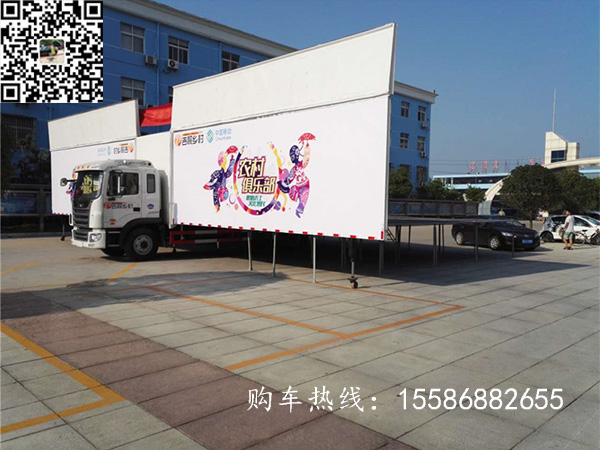

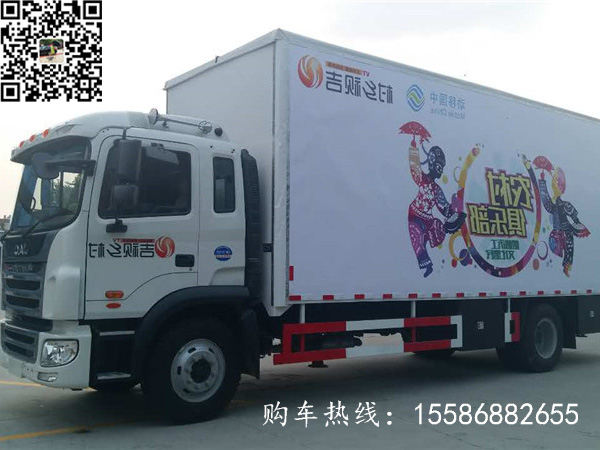

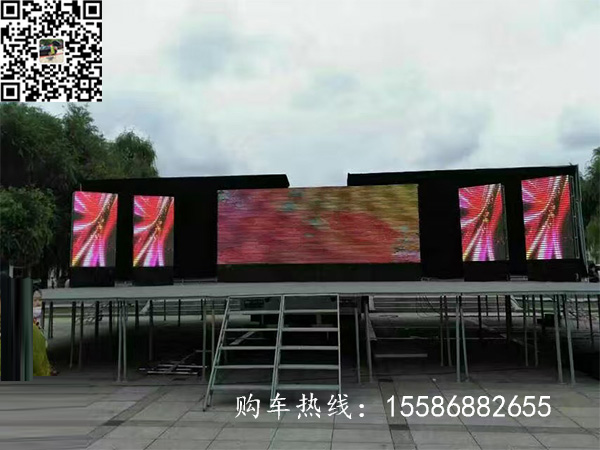

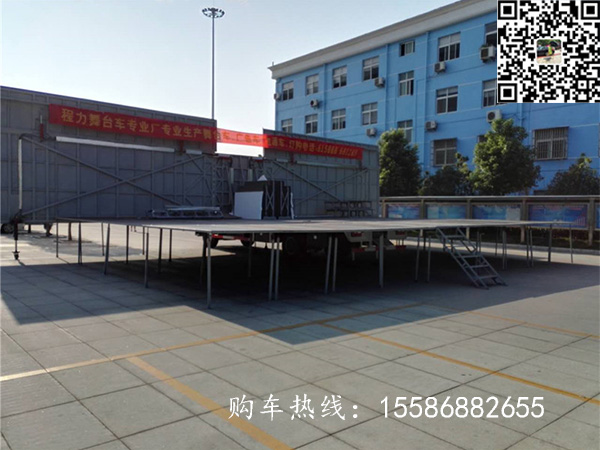

江淮格尔发大型舞台车
| 江淮舞台车(HYS5120XWTH5)产品主要技术资料 | |||
| 产品名称 | 江淮舞台车(HYS5120XWTH5) | 外型尺寸(mm) | 8980,8380×2500×3850 |
| 底盘型号 | HFC1161P3K1A50S2V | 货厢尺寸(mm) | ×× |
| 前排乘客 | 3 | 额定载客(人) | |
| 总质量(kg) | 12000 | 接近/离去角(°) | 18/20 |
| 额定质量(kg) | 2800 | 前悬/后悬(mm) | 1400/2580,1400/1980 |
| 整备质量(kg) | 9005 | 高车速(km/h) | 100 |
| 排放标准 | GB17691-2005国Ⅴ,GB3847-2005 | ||
| 整车说明 | 随底盘选装驾驶室,选装车厢两侧LED屏幕结构,选装车厢两侧广告灯箱结构,选装侧门结构,选装裙边结构。车厢顶棚封闭,并采用衍架结构,可升降,车厢两侧板可展开,与顶棚形成整车舞台顶棚;活动舞台板可折叠于车厢内,通过展开装置展后与固定舞台台面形成整车舞台台面;底盘大梁部分设有支撑装置。该车是进行舞台文艺表演的专用车辆。侧防护采用冷弯型钢/Q235-A,焊接连接,后防护采用冷弯型钢/Q235-A,焊接连接,后防护截面高度尺寸100mm, 截面宽度尺寸40mm,下边缘离地高度500mm。ABS系统控制器型号/生产企业:VIEABS-II/浙江万安科技股份有限公司。液压尾板收起状态的水平长度80mm | ||
| 江淮舞台车底盘参数 | |||
| 底盘型号 | HFC1161P3K1A50S2V | 燃油种类 | 柴油 |
| 轴数 | 2 | 前轮距(mm) | 1800,1820,1870 |
| 轴距(mm) | 5000,5300 | 后轮距(mm) | 1800 |
| 轮胎数 | 6 | 轮胎规格 | 9.00R20,10R22.5 |
| 江淮舞台车发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
| YC4EG170-50 YC4S160-50 | 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 | 4730 3767 | 125 118 |
